BMS JAŚMIN - System Zarządzania Walką i Łączności Batalionu, Kompanii, Plutonu i Drużyny

BMS JAŚMIN - System Zarządzania Walką Batalionu, Kompanii, Plutonu i Drużyny

BMS JAŚMIN jest jedynym polskim, dojrzałym, kompleksowym i sieciocentrycznym Systemem Zarządzania Walką i Łączności Poziomu Taktycznego (szczebla: batalionu, kompanii, plutonu i drużyny) lub działaniami np. ratowniczymi niższego szczebla (ang. BMS - Battlefield Management System). Jest on kolejnym innowacyjnym pokładowym komponentem Sieciocentrycznej Platformy Teleinformatycznej JAŚMIN, który głównie służy do budowy nowoczesnych i kompleksowych pokładowych systemów wsparcia dowodzeniadziałań wojsk i łączności. Produkt ten jest dedykowany dla wszelkich pojazdów, jednostek pływających oraz ich załóg, a także obiektów latających w siłach zbrojnych. Może być również wykorzystywany w mobilnych oddziałach i pododdziałach różnego rodzaju służb publicznych, po odpowiednim dostosowaniu do ich specyficznych potrzeb itp. Na bazie modułów sprzętowych i programowych tego rozwiązania, jak z klocków, można budować różne konfiguracje systemów tej klasy. Rozwiązanie to może być również wykorzystywane autonomicznie.

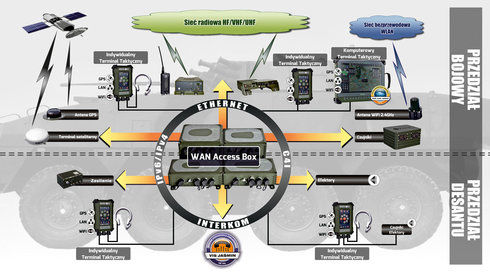

Zasadnicze komponenty BMS JAŚMIN to m.in.:

Główne funkcjonalności BMS JAŚMIN:

  • w zakresie pokładowego węzła teleinformatycznego, zapewnia m.in.:
    • nowoczesną, wydajną, mobilną oraz wielousługową infrastrukturę teleinformatyczną poziomu taktycznego, wykonaną w technologii IP,
    • optymalny wybór, integrację, wykorzystanie oraz monitoring stanu wyposażenia (w tym środków łączności, mediów transmisyjnych, sensorów, efektorów i urządzeń końcowych) wozu bojowego lub np. ratowniczego, jednostki pływającej bądź statku powietrznego,
    • wysoki poziom bezpieczeństwa poprzez m.in. zastosowanie urządzeń sieciowych spełniających najwyższe wymagania krajowe i sojusznicze w tym zakresie, także w przedmiocie cyberbezpieczeństwa, potwierdzone stosownymi badaniami i testami, też penetracyjnymi i podatnościowymi,
    • interoperacyjność z innymi systemami, w tym sojuszniczymi, m.in. poprzez zastosowanie standardów obowiązujących w NATO,
    • bezpieczną (zaszyfrowaną) transmisję danych, obrazu i głosu w technologii IP (m.in.: łączności fonicznej, wymiany poczty elektronicznej, dystrybucji plików i usług wideokonferencji) oraz kontrolę (w tym monitoring) dostępu do pokładowego systemu teleinformatycznego,
    • w zależności od potrzeb, bezpieczną wymianę informacji z wykorzystaniem narodowej kryptografii IP,
    • prostą - w pełni automatyczną oraz intuicyjną instalację i konfigurację wszystkich elementów (sprzętowych i programowych) BMS JAŚMIN za pomocą oprogramowania Zarządzanie Modułami JAŚMIN (komponentu Systemu Zarządzania JAŚMIN, wdrożonego i szeroko eksploatowanego w SZ RP);
  • umożliwia również:
    • istotne wsparcie dowodzenia pododdziałami, ich działania i współdziałania m.in. poprzez skuteczną i sprawdzoną współpracę oraz automatyczną wymianę danych z systemami dowodzenia szczebla wyższego (np. eksploatowanym w polskich Siłach Zbrojnych HMS JAŚMIN - Wielodomenowym Zautomatyzowanym Systemem Zarządzania Walką Poziomu Operacyjnego/Taktycznego) oraz niższego (np. DSS JAŚMIN - Systemem Zarządzania Walką i Łączności Żołnierza), a także JFSS JAŚMIN - Systemem Wymiany Danych dla Połączonego Wsparcia Ogniowego,
    • osiągnięcie przewagi informacyjnej na szczeblu taktycznym / niższym i tym samym m.in. tworzenie oraz istotne zwiększenie świadomości sytuacyjnej wojsk / jednostek, w tym ich bezpieczeństwa np. poprzez natychmiastową i skuteczną dystrybucję informacji o zagrożeniach oraz zautomatyzowany system informowania o bieżącym położeniu sił własnych,
    • skuteczną integrację i współpracę z innymi systemami (także sojuszniczymi, m.in. poprzez zastosowanie standardów obowiązujących w NATO), w tym:
      • dowodzenia, łączności i walki, również OPL oraz JFSS JAŚMIN (także z jedynym polskim Systemem Wymiany Danych dla Połączonego Wsparcia Ogniowego, w tym TZKOP),
      • rozpoznania (dozorowania) m.in. poprzez wykorzystanie informacji pozyskiwanych ze wszystkich dostępnych sensorów pola walki (np.: śmigłowców, BSL, pojazdów i wyposażenia żołnierza), również o zagrożeniach chemicznych, biologicznych, radiologicznych i nuklearnych za pomocą ustandaryzowanych przez NATO raportów typu CBRN (Reporting Nuclear Detonations Biological and Chemical Attacks and Predicting and Warning of Associated Hazards and Hazard Areas - STANAG 2103),
      • symulacyjno-szkoleniowymi (np.: JCATS i VBS2 / VBS3) za pomocą standardu HLA (High Level Architecture);
    • bieżące zobrazowanie sytuacji taktycznej oraz śledzenie wojsk własnych i sprzymierzonych do poziomu indywidualnego żołnierza włącznie (BLUE FORCE TRACKING) z zastosowaniem standardów: NFFI (NATO Friendly Force Information) oraz FFI (Friendly Force Identification - STANAG 5527) - w tym zakresie system może pełnić rolę HUB-a FFT,
    • zautomatyzowaną wymianę danych operacyjnych i efektywną pracę w warunkach / działaniach mobilnych z wykorzystaniem radiostacji,
    • planowanie misji, wizualizację (zgodnie z APP-6A/B/C i MIP Implementation Rules) oraz pełną obsługę planów, rozkazów i meldunków, zgodnie ze standardem STANAG 2014,
    • składanie meldunków oraz prowadzenie Dziennika Działań itp.,
    • proste wprowadzanie obiektów i znaków taktycznych poprzez spersonalizowany interfejs,
    • szybkie przesyłanie wiadomości tekstowych (CHAT) z wykorzystaniem predefiniowanych meldunków i szablonów,
    • analizę warunków terenowych, w tym wizualizację przestrzeni 3D,
    • analizę i wizualizację stref Fresnela (obszarów propagowania energii sygnału radiowego) z użyciem danych wysokościowych, umożliwiającą np. odpowiednie usytuowanie anten,
    • hierarchizację i agregację danych,
    • archiwizację danych, w tym warstw graficznych i komunikatów głosowych, co pozwala precyzyjnie odtwarzać przebieg zdarzeń podczas działań i określać ich rzeczywistą faktografię,
    • przechowywanie danych operacyjnych w bazie danych modelu JC3IEDM programu MIP,
    • replikację danych programu MIP za pomocą autorskiego i unikalnego protokołu BRM (Battlefield Replication Mechanism) na poziomie taktycznym z zastosowaniem łączy radiowych, w tym wąskopasmowych,
    • obsługę komunikatów w standardach: MIP MEM B2 i B3, ADatP-3 (w wersji 11C/F, 12.2, 13.1 i 14), OTH-GOLD, Link 11B, Link 16 (JREAP C oraz SIMPLE), a także VMF (Variable Message Format),
    • komunikację z żołnierzami przy użyciu protokołu NATO JDSS (Joint Dismounted Soldier System - STANAG 4677),
    • integrację z usługami katalogowymi, zgodnie ze standardem STANAG 4644 (TELDAT Battlefield Directory),
    • możliwość wykorzystywania wektorowych podkładów topograficznych dystrybuowanych w technologiach VPF i SHP oraz rastrowych podkładów topograficznych w technologiach: CADRG, ECW, MrSID, GeoTIFF i JPEG, a także map modelu terenu DTED,
    • obsługę podkładów topograficznych dystrybuowanych m.in. w technologiach WMS (Web Map Service) i WFS (Web Feature Service).

Głównymi elementami sprzętowymi BMS JAŚMIN są:

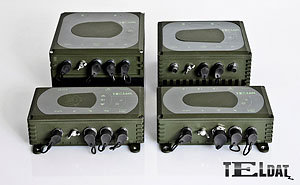

  • WAN Access Box - zasadniczy komponent sprzętowy systemu BMS JAŚMIN i nowej generacji pokładowy węzeł teleinformatyczny. Tak jak pozostałe rozwiązania JAŚMINa, posiada on budowę modułową i składa się z niżej przedstawionych przykładowych wersji urządzeń;

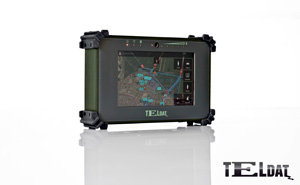

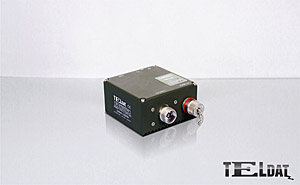

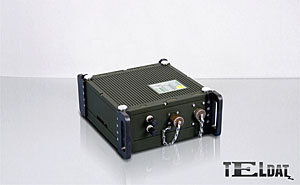

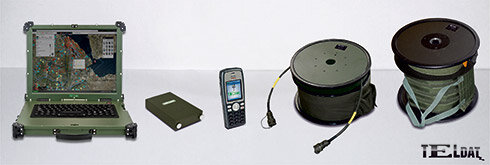

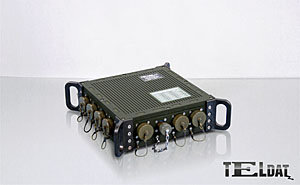

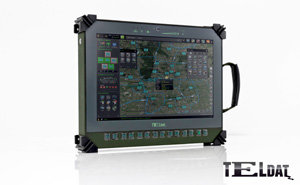

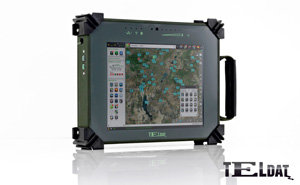

W zależności od pożądanego ukompletowania BMS JAŚMIN, w jego skład mogą wchodzić również: indywidualne terminale taktyczne, switche, adaptery CTOS, moduły IOP, antena WLAN, telefony IP bezprzewodowe, zestawy komputerowe stanowisk pracy, czytniki kart dostępu, radiostacje indywidualne IP, radiostacje szerokopasmowe, UKF i KF, urządzenia łączności satelitarnej, moduły GPS, urządzenia wideokonferencyjne IP, a także polowe kable światłowodowe oraz skrętkowe kable wzmocnione. Przykładowe wersje tych urządzeń, produkowane i/lub dostosowywane przez TELDAT do omawianego systemu, są przedstawione poniżej.

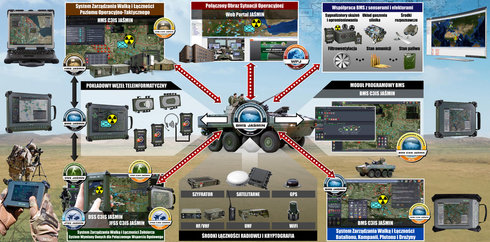

Usytuowanie BMS JAŚMIN w systemie i jego łatwość rozbudowy o systemy nadrzędne i podrzędne (stanowiące jego kolejną, unikalną, uniwersalną i pierwszorzędną cechę) przedstawia poniższy schemat.

Wykorzystanie BMS JAŚMIN, w tym przykłady implementacji tego rozwiązania na różnych platformach pokładowych i etapach jego rozwoju, przedstawiają poniższe: schematy, ilustracje oraz film.



BMS JAŚMIN (w tym jego główne komponenty sprzętowe i programowe) był wielokrotnie wyróżniany i nagradzany, m.in.:

  • nagrodą Prezydenta Rzeczypospolitej Polskiej przyznaną w 2014 r. dla produktu najlepiej służącemu bezpieczeństwu żołnierzy Sił Zbrojnych RP - przyznaną podczas XXII MSPO, za integrację JAŚMINa - Systemu Systemów (którego jednym z głównych komponentów był BMS JAŚMINz Automatycznym Sygnalizatorem Skażeń PROMETHEUS;

  • wyróżnieniem w 2016 r. przez MON w konkursie Innowacje dla Sił Zbrojnych RP w kategorii przemysł dla Sieciocentrycznej Platformy Teleinformatycznej JAŚMIN jako innowacyjnego, kompleksowego, wzajemnie spójnego i unikalnego Systemu Systemów (którego BMS JAŚMIN jest jednym z głównych komponentów) w zakresie wsparcia (w tym automatyzacji) dowodzenia i łączności, dedykowanego dla wszystkich szczebli dowodzenia do żołnierza włącznie;

  • w 2017 r. nagrodą GRAND PRIX za System Zarządzania Walką Szczebla Taktycznego BMS JAŚMIN, przyznaną w ramach konkursu Lider Bezpieczeństwa Państwa 2017, odbywającego się pod patronatem honorowym Prezydenta Rzeczypospolitej Polskiej;

  • 6 nagrodami Defender uzyskanymi podczas kolejnych edycji MSPO:
    • w 2018 r. za najnowszą / znacznie rozbudowaną wersję SWD C3IS JAŚMIN - Zautomatyzowany System Systemów Zarządzania Walką dla Wszystkich Poziomów (w tym szczebli) Dowodzenia i Działań Wojsk, do żołnierza włącznie. Jednym z głównych komponentów programowych tego rozwiązania jest istotnie rozwinięty BMS C3IS JAŚMIN,

  • w 2015 r. za Mobilny Węzeł Łączności wyposażony w BMS JAŚMIN, w tym jego interkom - VIS JAŚMIN,

  • w 2013 r. za Zintegrowany System Informacyjny WTS, którego jednym z głównych komponentów był także BMS JAŚMIN,

  • w 2013 r. za pojazd ATENA II, który był również wyposażony w BMS JAŚMIN, w tym jego interkom VIS JAŚMIN,

  • w 2009 r. za BMS, którego zasadniczymi komponentami były urządzenia i oprogramowanie pokładowej wersji Systemu JAŚMIN,

  • w 2008 r. za Wóz Dowodzenia ŻUBR WD z pokładową wersją JAŚMINa (BMS);

  • 4 nagrodami otrzymanymi w trakcie kolejnych edycji Międzynarodowych Wystaw Air Fair:
    • w 2016 r. nagrodą główną za Mobilny Węzeł Łączności wyposażony w BMS JAŚMIN, w tym jego interkom - VIS JAŚMIN,

  • w 2013 r. nagrodą za innowacyjny System Komunikacji Pokładowej VIS JAŚMIN wraz z terminalami taktycznymi z zainstalowanym oprogramowaniem BMS C3IS JAŚMIN;

BMS JAŚMIN wraz z jego ww. oprogramowaniem BMS C3IS JAŚMIN wielokrotnie wykazał, że jest jedynym polskim dojrzałym systemem tej klasy. Spektakularnie potwierdził to m.in. już w 2010 r. kiedy jako jedyny przeszedł z wynikiem pozytywnym 100% zaplanowanych złożonych (w tym mobilnych) testów, które realizowane były zgodnie z rozkazem Szefa SG WP oraz z inicjatywy i np. przy udziale przedstawicieli Pionu Uzbrojenia i Modernizacji MON. W efekcie tego m.in. polski Minister ON bardzo wysoko ocenił to rozwiązanie, stwierdzając np. co następuje:

[...] Jaśmin jako jedyny pozytywnie zakończył przedmiotowe testy. W protokole z testów systemów klasy BMS został sformułowany następujący wniosek: najbardziej zaawansowanym technologicznie i spełniającym wymagania użytkownika systemem BMS jest system [...] Jaśmin [...].
